配電柜/箱是數據上的海量參數，一般是構成低壓林按電氣接線，要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電箱。正常運行時可借助手動或自動開關接通或分斷電路。

配電柜/箱具有體積小、安裝簡便，技術性能特殊、位置固定，配置功能獨特、不受場地限制，應用比較普遍，操作穩定可靠，空間利用率高，占地少且具有環保效應的特點。

很多人會把配電箱和配電柜混淆，其實它們的主要區別是它們的使用范圍和復雜程度不同。那么具體的有哪些不同的地方呢？接下來，小編就給大家講講配電箱和配電柜的區別，看看它們到底哪里不同。

配電箱與配電柜兩者的名稱叫法區別：

• 配電箱在叫法上——分配電能的箱體就叫配電箱。

• 配電柜在叫法上——分配電能的箱體落地的也就叫柜，規范點的叫法是“箱”，但為區別落地式的較大動力或控制裝置，有時稱作“柜”。

從用途上來說：

配電箱

• 配電箱是一個小型配電箱，一般是家庭用的，其中裝有電源開關和安全裝置，結構相對簡單，主要用于終端配電。

• 主要用作對用電設備的控制、配電，對線路的過載、短路、漏電起保護作用。

• 配電箱安裝在各種場所，如學校、機關、醫院、工廠、車間、家庭等，象照明配電箱、動力配電箱等。

• 配電箱是電源系統中的一級配電設備，可以是一個電源插座和多個電源輸出電路，并且電源輸出電路從配電箱引出到每個電負載。

• 由于配電箱尺寸小，不能放入大型配電設備中，因此配電箱容量不大，一般有4-8個小負載使用配電箱，并安排了配電箱在電源負載的中心。使用電纜或電線為負載供電。

配電柜

• 配電柜是配電箱的上層配電設備，多用在集中供電中，比如說工業用電和建筑用電等。

• 配電柜是一種成套開關設備和控制設備，作為動力中心和主配電裝置，主要用作對線路、主要用電設備的控制、監視、測量與保護。

• 除了傳統配電箱提供的漏電保護和短路保護外，它還提供過壓保護，著火和停電，雷電保護，自動供電，溫度保護，功率限制，故障記錄，自檢功能，學習功能內存，移動互聯網等功能，例如可視化和數字化。

• 配電柜常設置在變電站、配電室等處。

• 配電柜尺寸大，可以容納更大的電氣設備。因此，它通常用作中等容量的負載配電設備，包括配電箱，電動機等。在每個過程領域中，其適用容量都不同，通常從幾千瓦到幾十千瓦。


• 配電箱和配電柜都屬于成套設備，配電箱屬于低壓成套設備，配電柜有高壓有低壓。

從外觀尺寸上：最基本的差別在于大小上面。

• 配電柜是放在地上的，體積大如電冰箱式樣，物如其名是立式柜。

• 配電箱體積小如一個箱子訂在墻上的，是箱體式。

適用標準：

• 配電箱一般為終端產品適用標準GB7251.3，非專業人員可以操作的，最大電流到250A。

• 配電柜一般作為控制、分配電能用適用標準也不同。

功能上：

• 配電柜可以內裝各種防爆電器或各種防爆電器組合，如：防爆動力(照明)配電箱、防爆電磁啟動器、防爆動力檢修箱等；

• 而配電箱可內裝斷路器、接觸器、熱繼電器、按鈕及指示燈等元件，可作為照明、動力電機控制用途。

配電箱規格型號大全

配電柜型號有很copy多，一般不同的廠家都有自己的型號。國產型號有MLS、4102GCS、GCK GGD等。

國外廠家有：MD190，MNS，ArTu、Blokset、8PT等等。一般標準的型號是GB7251.1。

配電箱結構分兩種：

1、焊接結構：簡單的把鈑金件經過裁剪、折彎、開孔然后焊接起來。

2、拼裝結構：把鈑金件分開加工，每個部件加工好以后在組裝，用螺絲和三通加固鎖死，外觀漂亮，操作簡單，可以節約大量的運輸成本。

配電柜分類

配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

分級

（1）一級配電設備，統稱為動力配電中心。它們集中安裝在企業的變電站，把電能分配給不同地點的下級配電設備。這一級設備緊靠降壓變壓器，故電氣參數要求較高，輸出電路容量也較大。

（2）二級配電設備，是動力配電柜和電動機控制中心的統稱。動力配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

（3）末級配電設備總稱為照明動力配電箱。它們遠離供電中心，是分散的小容量配電設備。

常用

主要開關柜類型：

低壓開關柜有GGD、GCK、GCS、MNS、XLL2低壓配電箱和XGM低壓照明箱。

主要區別：

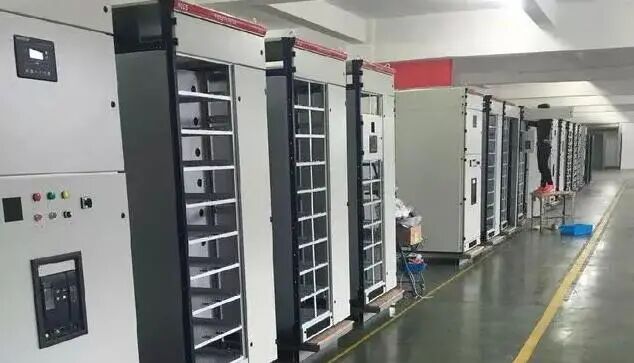

GGD是固定式，GCK、GCS、MNS是抽屜柜。GCK和GCS、MNS柜抽屜推進機構不同；

GCS和MNS柜最主要的區別是GCS柜只能做單面操作柜，柜深800mm，MNS柜可以做雙面操作柜，柜深1000mm。

優缺點：

抽出式柜（GCK、GCS、MNS）較省地方，維護方便，出線路多，但造價貴；

固定式柜（GGD）相對出線回路少，占地較大（如果地方小做不了固定柜的建議該做抽屜柜）。
